Hệ thống hơi được sử dụng rộng rãi trong nhà máy thực phẩm, dệt nhuộm, giấy, cao su, hóa chất, dược phẩm, nhiệt điện và nhiều dây chuyền cần gia nhiệt. Tuy nhiên, van cho hệ thống hơi không phải một nhóm sản phẩm có thể lựa chọn chỉ bằng DN và PN.

Từ đầu ra lò hơi, đường hơi chính, trạm giảm áp, thiết bị trao đổi nhiệt đến đường thu hồi nước ngưng, mỗi vị trí có điều kiện vận hành và chức năng khác nhau. Một nhà cung cấp có nhiều van chưa chắc đã có danh mục phù hợp cho toàn bộ steam system.

Khi tìm nhà cung cấp van cho hệ thống hơi công nghiệp, người mua nên xem xét đồng thời năng lực sản phẩm, khả năng đọc yêu cầu kỹ thuật, nguồn gốc thương hiệu và khả năng hỗ trợ hồ sơ cho dự án.

Hệ thống hơi yêu cầu nhà cung cấp hiểu những gì?

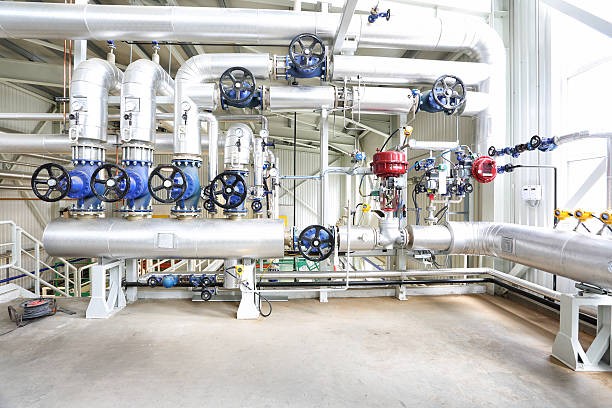

Một hệ thống hơi có thể được hình dung theo chu trình:

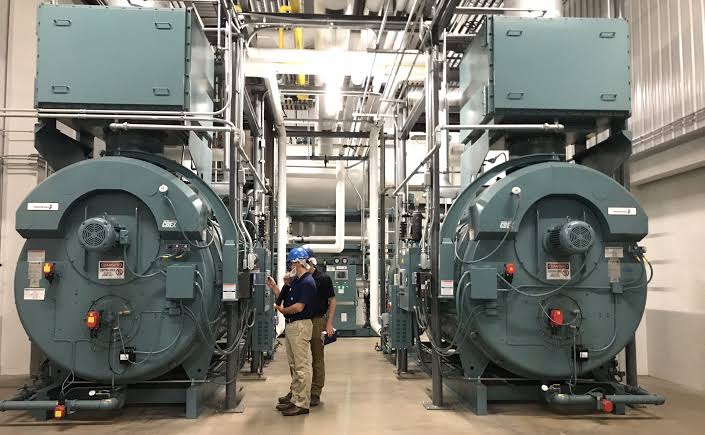

Lò hơi → đường hơi chính → trạm giảm áp → thiết bị sử dụng hơi → bẫy hơi → đường thu hồi nước ngưng → bồn cấp lò

Van ở từng khu vực không thực hiện cùng một nhiệm vụ.

Vị trí	Thiết bị thường gặp	Nhiệm vụ
Đường hơi chính	Van cổng, van cầu	Cô lập tuyến
Trạm giảm áp	Lọc Y, van giảm áp, van an toàn	Điều chỉnh và bảo vệ áp suất
Nhánh cấp hơi	Van cầu, van điều khiển	Kiểm soát lưu lượng hơi
Thiết bị trao đổi nhiệt	Bẫy hơi	Xả nước ngưng
Điểm thấp đường hơi	Bẫy hơi, lọc Y	Drainage

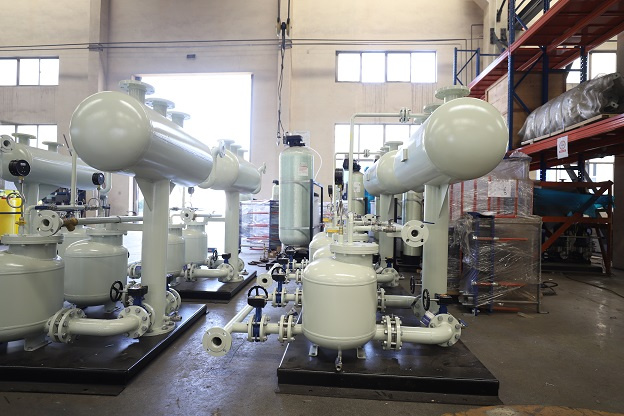

Đường nước ngưng	Van một chiều, van chặn	Ngăn dòng ngược
Tuyến nhỏ áp suất cao	Van thép rèn	Cô lập, bypass, drain

Do đó một RFQ chỉ ghi:

Van cầu DN25 PN40 dùng cho hơi

vẫn thiếu những dữ liệu quan trọng như nhiệt độ vận hành, chức năng đóng ngắt hay điều tiết, vật liệu, tiêu chuẩn kết nối và trạng thái hơi.

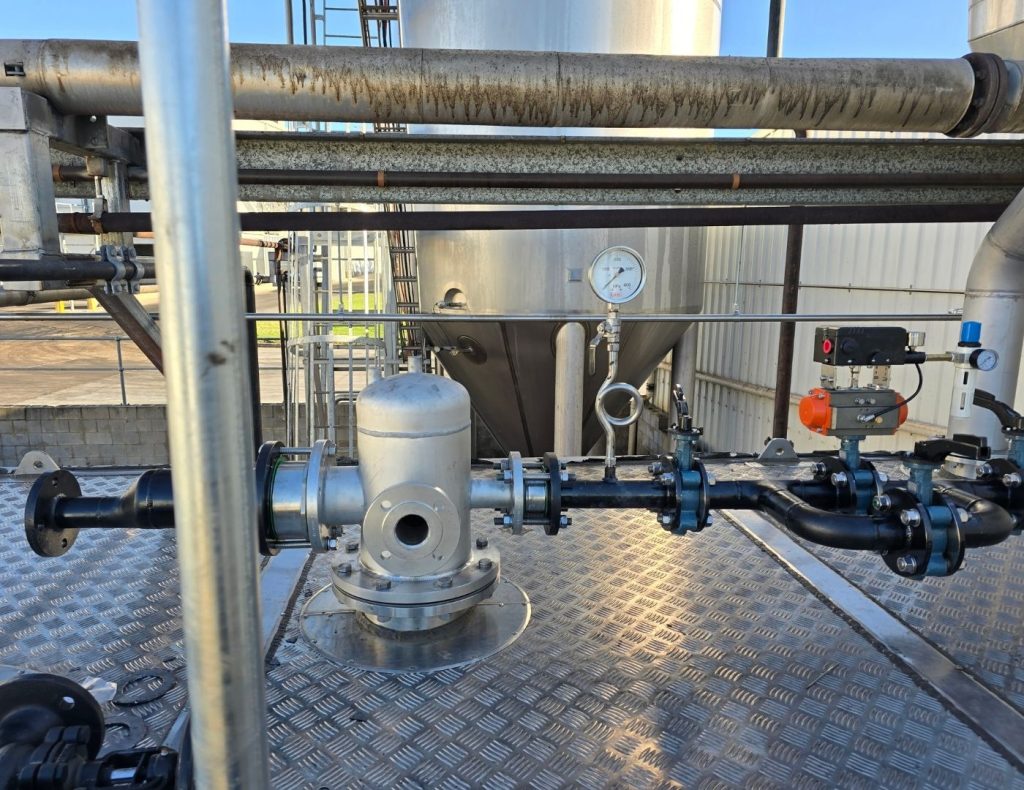

Đối với bẫy hơi, thậm chí DN còn chưa phải thông tin quyết định công suất. Người lựa chọn cần biết tải nước ngưng, áp suất trước bẫy, áp suất đường hồi và chênh áp thực tế.

Van hơi không chỉ cần chịu được áp suất

Nhiệt độ là một trong những yếu tố dễ bị bỏ sót.

PN16, PN40, Class 150 hay Class 800 là cấp áp suất danh nghĩa, không đồng nghĩa van luôn chịu được đúng một áp suất cố định ở mọi nhiệt độ.

Khả năng làm việc thực tế còn phụ thuộc vào:

Vật liệu thân.
Vật liệu trim.
Seat.
Packing.
Gasket.
Bolting.
Pressure-temperature rating tương ứng.

Đặc biệt ở đường hơi quá nhiệt hoặc tuyến steam áp suất cao, việc lựa chọn chỉ dựa trên thông tin “steam + Class” có thể chưa đủ.

Các loại van thường được cung cấp cho hệ thống hơi

Một nhà cung cấp steam valve tương đối hoàn chỉnh thường cần có ít nhất một phần của các nhóm sau:

Van cầu cho đóng ngắt và điều tiết.
Van cổng cho cô lập tuyến.
Van một chiều.
Van giảm áp hơi.
Van an toàn.
Bẫy hơi.
Lọc Y.
Van điều khiển.
Van thép rèn áp suất cao.
Phụ kiện cho đường hơi và nước ngưng.

Không phải mọi dự án đều cần toàn bộ danh mục này. Giá trị của nhà cung cấp nằm ở khả năng xác định nhóm nào cần dùng tại vị trí nào.

Danh Sách Nhà Cung Cấp Van Cho Hệ Thống Hơi Tại Việt Nam

Dưới đây là một số đơn vị hiện có danh mục sản phẩm liên quan rõ ràng tới hệ thống hơi tại thị trường Việt Nam. Thứ tự nhằm thuận tiện trình bày, không phải bảng xếp hạng tuyệt đối về chất lượng.

1. A.L.S – Van và thiết bị cho hệ hơi, lò hơi công nghiệp

A.L.S tập trung khá rõ vào nhóm van công nghiệp cho hệ thống hơi và lò hơi, gồm van cầu, van giảm áp, van an toàn, bẫy hơi, lọc Y, van một chiều, bộ tách hơi ẩm và các thiết bị đo liên quan.

Các nội dung gần đây của A.L.S đi theo hướng hỗ trợ người mua kiểm tra DN, PN, vật liệu, nhiệt độ, môi chất và điều kiện lắp đặt trước khi lựa chọn sản phẩm. Doanh nghiệp cũng có các checklist riêng cho thiết bị của nồi hơi như van an toàn, giảm áp, xả đáy và van một chiều.

Đây là một lựa chọn đáng tham khảo đối với nhà máy, đơn vị bảo trì và nhà thầu cần những dòng van hơi công nghiệp thông dụng cùng hỗ trợ đối chiếu thông số kỹ thuật cho hệ thống hiện hữu.

2. IWISU – Nhà cung cấp van hiểu cả phía hơi và thu hồi nước ngưng

Điểm đáng chú ý ở IWISU không chỉ nằm ở số lượng loại van mà ở cách tiếp cận yêu cầu hệ thống. Với đường hơi, cần phân biệt vị trí cô lập, điều tiết, giảm áp và điều kiện hơi bão hòa hay hơi quá nhiệt; với van thép rèn cần đối chiếu nhiệt độ với vật liệu và Pressure Class; còn với bẫy hơi, IWISU chú ý đến tải nước ngưng, chênh áp và áp suất đường hồi, thay vì lựa chọn đơn thuần theo DN.

Danh mục của IWISU có BVALVE – Tây Ban Nha cho van cầu bellows sealed, van giảm áp, bẫy hơi phao BV500, bẫy nhiệt động BV66 và lọc Y. Đối với các tuyến hơi kích thước nhỏ nhưng áp suất cao, IWISU cung cấp van thép rèn DEV/DKM và Bonney Forge, với các cấu hình gate, globe, check, ball và Y-strainer Class 800/1500/2500 tùy dòng.

Đây là lợi thế khi RFQ không chỉ yêu cầu “van hơi”, mà còn có specification về vật liệu, nhiệt độ, API/ASME, kiểu kết nối, bản vẽ, MTC và hồ sơ dự án.

3. VIMI – Nhà cung cấp có thế mạnh kho và bẫy hơi đa thương hiệu

VIMI phát triển khá mạnh nhóm sản phẩm hệ hơi theo hướng danh mục rộng và khả năng sẵn kho. Các nội dung hiện có bao gồm van cầu hơi, bẫy hơi phao, bẫy đồng tiền, gầu đảo cùng nhiều thương hiệu như Venn, YNV, YooYoun, Miyawaki và các hãng Nhật Bản, Hàn Quốc khác.

Doanh nghiệp công bố hệ thống kho ở cả miền Bắc và miền Nam, đây là lợi thế đối với các nhu cầu bảo trì hoặc thay thế cần thời gian giao nhanh. Ngoài steam trap, VIMI còn có van cầu hơi và các dòng van công nghiệp sử dụng trong hệ thống hơi nóng.

VIMI phù hợp với nhóm khách hàng ưu tiên nguồn hàng có sẵn, nhiều lựa chọn thương hiệu và cần tìm nhanh sản phẩm thông dụng cho hệ thống hơi nhà máy.

So Sánh Nhanh Các Nhà Cung Cấp

Nhà cung cấp	Nhóm thế mạnh đáng chú ý
IWISU	BVALVE châu Âu, bẫy hơi, bellows valve, van thép rèn áp cao DEV/DKM & Bonney Forge
VIMI	Nguồn hàng và nhiều thương hiệu bẫy hơi
A.L.S	Van và thiết bị steam/boiler phổ thông

Bảng trên chỉ phản ánh danh mục và định hướng đang được các đơn vị công bố, không nên dùng thay cho việc kiểm tra model cụ thể theo specification dự án.

Tiêu Chí Chọn Nhà Cung Cấp Van Cho Hệ Thống Hơi

1. Có hỏi nhiệt độ vận hành hay không?

Đây là một câu hỏi đơn giản nhưng giúp phân biệt việc bán theo kích thước với lựa chọn theo điều kiện vận hành.

Nếu RFQ ghi: Steam 20 bar

nhưng không có nhiệt độ, vẫn có thể thiếu thông tin để xác định pressure-temperature rating phù hợp.

2. Có phân biệt chức năng từng van?

Một van dùng để isolation không nhất thiết có construction giống van dùng để điều tiết.

Ví dụ:

Van cổng: thường ưu tiên đóng/mở hoàn toàn.
Van cầu: phù hợp hơn khi cần điều tiết.
Van giảm áp: kiểm soát áp suất vận hành.
Van an toàn: bảo vệ khi quá áp.
Van một chiều: chống dòng ngược.

Việc tất cả đều “dùng cho hơi” không làm chúng trở thành sản phẩm thay thế cho nhau.

3. Có hiểu cách chọn bẫy hơi hay không?

Đối với bẫy hơi, câu hỏi:

“Đường ống DN25 thì dùng bẫy DN25 được không?”

chưa phải cách lựa chọn đầy đủ.

Nhà cung cấp nên quan tâm ít nhất đến:

Vị trí sử dụng.
Loại thiết bị sinh nước ngưng.
Áp suất hơi.
Áp suất phía sau.
Chênh áp thực tế.
Tải nước ngưng.
Yêu cầu xả khí.

Một bẫy có đúng kích thước kết nối nhưng công suất xả không phù hợp vẫn có thể khiến thiết bị bị ngập condensate.

4. Có giải pháp cho hệ áp suất cao không?

Không phải hệ thống hơi nào cũng dừng ở PN16 hoặc PN40.

Đối với các đường:

Bypass.
Drain.
Blowdown.
Auxiliary steam.
Condensate áp suất cao.

có thể xuất hiện van thép rèn Class 800, 1500 hoặc cao hơn.

Khi đó người mua cần kiểm tra thêm vật liệu như A105/A105N, F11, F22 hoặc stainless steel tùy điều kiện, cùng tiêu chuẩn thiết kế và thử nghiệm tương ứng.

5. Hồ sơ kỹ thuật có đáp ứng dự án không?

Với dự án công nghiệp, giá và lead time chưa phải toàn bộ quotation.

Tùy yêu cầu, hồ sơ có thể bao gồm:

Catalogue.
Datasheet.
Drawing.
MTC.
CO/CQ.
Test certificate.
Marking/nameplate.
Chứng chỉ của nhà sản xuất.

Những yêu cầu này nên được thống nhất trước khi đặt hàng, đặc biệt với hàng nhập khẩu hoặc hàng chế tạo theo specification.

Câu Hỏi Thường Gặp

Van nào được sử dụng nhiều trong hệ thống hơi?

Các loại thường gặp gồm van cầu, van cổng, van giảm áp, van an toàn, van một chiều, bẫy hơi, lọc Y và van điều khiển. Từng loại đảm nhiệm chức năng khác nhau.

Van hơi nên chọn gang hay thép?

Không thể xác định chỉ từ môi chất steam. Cần kiểm tra áp suất, nhiệt độ, pressure-temperature rating, tiêu chuẩn và yêu cầu của từng vị trí.

Bẫy hơi có nên chọn theo DN đường ống?

Không nên chỉ dựa vào DN. Tải nước ngưng và chênh áp thực tế là những dữ liệu quan trọng để kiểm tra khả năng xả.

Khi nào cần van thép rèn cho hệ thống hơi?

Van thép rèn thường được xem xét ở các tuyến kích thước nhỏ nhưng chịu áp suất/nhiệt độ cao như steam, bypass, drain, blowdown và condensate áp lực cao.

Khi hỏi giá van cho hệ thống hơi cần gửi thông tin gì?

Nên gửi loại van, DN, pressure class, áp suất và nhiệt độ vận hành, môi chất, vật liệu, kết nối, chức năng, số lượng và yêu cầu chứng từ. Với bẫy hơi và van giảm áp cần bổ sung thông số riêng về tải và áp suất.
