Van bi điều khiển khí nén là gì?

Định nghĩa: Van bi điều khiển khí nén là một thiết bị bao gồm một van bi và một thiết bị truyề động bằng khí nén. Được lắp đặt trên hệ thống đường ống và sử dụng áp suất của khí nén để đống mở, điều tiết lưu lương của lưu chất chạy qua van.

Van bi được xem là một thiết bị van phổ biến và tiện lợi nhất hiện nay. Bởi nó được cấu tạo đơn giãn từ một viên bi được đục lỗ ở giữa để cho lưu chất đi qua và khi xoay về nữa mặt không đục lỗ sẽ ngăn dòng lưu chất chạy qua. Van bi nhờ cấu tạo mà thích hợp cho mục đích sử dụng đóng mở nhanh, chỉ một thao tác là có thể giúp dòng lưu chất chạy qua hoặc ngừng lại.

Với ưu điểm này van bi thường được sử dụng để đóng mở bồn, bể chứa lớn hoặc những nơi cần đóng ngắt nhanh.

Cùng với sự phát triển của công nghệ, nhu cầu tự động hóa các phương tiện, thiết bị máy móc của nhà máy nhằm giảm bớt sức lao động của con người nên van bi được phát triển theo và ra đời dòng van bi điều khiển khí nén.

Tên thường gọi: Van bi điều khiển đầu khí nén; Van bi điều khiển khí nén kết nối ren; Van bi khí nén 2 đầu ren; Van bi 2 thân điều khiển khí nén; Van bi 3 thân điều khiển khí nén; Van bi 2 thân kết nối ren đầu khí nén; Van bi 3 thân kết nối ren đầu khí nén; Van bi đầu khí nén kết nối ren

Video hướng dẫn:

Cấu tạo của van bi khí nén nối ren

Van bi điều khiển khí nén được cấu tạo từ ” Van Bi” và một bộ điều khiển khí nén có tên gọi là ” Pneumatic Actuator” .

  • Van bi

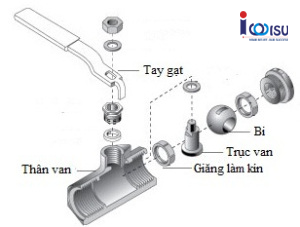

Cấu tạo van bi

                 Cấu tạo van bi

Van bi

                  Van bi

















Thông tin kỹ thuật: Van bi điều khiển khí nén

Body (Thân) SS316L, SS316, SS304, SS304L, WCB
Ball (Bi) SS316L, SS316, SS304, SS304L
Seat PTFE, TFM1600,PEEK
End (Chuẩn kết nối) ASME B16.34 class 150, ASME B16.34 class 300
DIN PN16, PN25, PN40
JIS 10K, 20K
Size (Kích thước) 1/2”~ 8”
Pressure (Áp suất) ASME class 150, ASME class 300.(PN10 to PN40 covered)
Medium (Ứng dụng) Gas, Water and Oil, etc
  • Bộ điều khiển khí nén ( Pneumatic Actuator)

Thiết bị truyền động bằng khí nén gọi tắt là ” đầu khí nén” có tên tiếng anh là Pneumatic Actuator là thết bị phụ của van, có hai loại cơ bản. Cả 2 dạng đều có cấu tạo chung chỉ khác là dạng tác động đơn có tích hợp thêm các lò xo, còn tác động kép thì không.

  • Tác động đơn ( Single acting): Single-acting actuator ( the ones with springs) have 2 ports as well. One is connected to the actuation side, the other to spring chamber.
Tác động đơn van bi điều khiển khí nén ( Single acting)

                                           Tác động đơn van bi điều khiển khí nén ( Single acting)

  • Tác động kép ( Double acting)
Tác động kép van bi điều khiển khí nén ( Double acting)

                   Tác động kép van bi điều khiển khí nén ( Double acting)

Bộ điều khiển khí nén tác động kép

                            Bộ điều khiển khí nén tác động kép

Ưu điểm van bi khí nén nối ren

  • Đáp ứng đóng mở nhanh từ 1s đến 2s
  • Bảo toàn lưu lượng và áp suất của lưu chất chạy qua van
  • Không gây xáo trộn dòng chảy giúp dòng chảy thẳng đều
  • An toàn và thân thiện với môi trường nhờ sử dụng năng lượng khí nén.
  • Thiết bị nhỏ gọn không chiếm quá nhiều không gian sử dụng, có thể lắp ở những vị trí trật hẹp
  • Dễ dáng thay thế các bộ phận riêng lẻ nếu gặp sự cố hỏng hóc
  • Có thể sử dụng cho các hệ thống dễ cháy nổ như gas, khí đốt
  • Làm việc hoàn toàn tự động với các hệ thống điều khiển
  • Có khả năng chịu được áp suất, nhiệt độ cao
  • Sử dụng nhiều lưu chất khác nhau từ nước sinh hoạt, nước thải đồ uống đến các lưu chất có tính ăn mòn như hóa chất, axit, dung dịch muối
  • Kết nối và lắp đặt dễ dàng với nhiều tiêu chuẩn như: lắp bích, lắp ren, hàn, nối nhanh clam,….

Ứng dụng của van bi khí nén nối ren

Van bi điều khiển khí nén thường được ứng dụng vào các hệ thống đường ống và hệ thống tự động hóa như:

  • Xử lý nước sạch, nước thải, sản xuất hóa chất
  • Sản xuất thực phẩm, đồ uống, bán dẫn điện tử
  • Mạ, điện phân và các ứng dụng hóa chất khác
